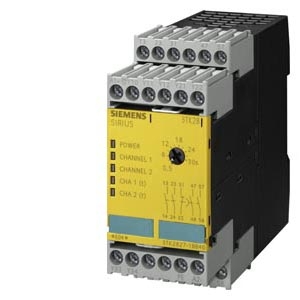

西門子3TK2827-1BB40繼電器

信息來源：發布時間：2014-01-14 10:19:32 點擊次數：0

　　西門子3TK2827-1BB40繼電器　

　　SIRIUS SAFETY RELAY WITH RELAY RELEASE CIRCUITS (RC), DC 24V, 45.0MM, SCREW TERMINAL, RC INSTANT.: 2NO, RC DELAYED: 2NO 0.5...30S, MC: 1NC, MONITORED START, BASIC DEVICE, MAX. ACHIEVABLE SIL: 3/2, PL: E/D

　　SIRIUS安全繼電器,繼電器釋放電路(RC),直流24 v,45.0毫米,螺絲接線端,RC即時。0.5:2不,RC延遲:2不…30年代,MC:1數控,監控開始,基本設備,馬克斯?？蓪崿F的SIL:3/2,PL:E / D

產品品牌名稱		SIRIUS
產品名稱		安全開關設備
產品的結構形式		用于緊急停止和保護門
防護等級IP / 外殼		IP20
防護等級 IP / 連接端子的		IP20
防電擊接觸保護		防直接接觸保護
隔離電壓 / 測定值	V	300
環境溫度
在儲存期間	°C	-40…+80
運行期間	°C	-25…+60
氣壓
按照SN 31205	kPa	90…106
相對空氣濕度
在運行階段	%	10…95
安裝高度 / 對于高度高于NN / 最大的	m	2,000
抗震強度 / 按照IEC 60068-2-6		5 ... 500 Hz: 0,075 mm
抗沖擊穩定性		8g / 10 ms
脈沖電壓強度 / 測定值	V	4,000
EMC干擾發射		EN 60947-5-1
安裝環境參考 EMC		該產品只適用于級別 A 環境。該設備在家居環境下可能引發意外的無線電干擾。在這種情況下用戶有責任采取適當的措施。
電器設備標示
按照DIN 40719擴展的按照IEC 204-2 / 按照IEC 750		KT
按照DIN EN 61346-2的		F
傳感器輸入端的數目
1道的或2道的		1
串聯的結構形式		無
安全接線規格 / 輸入端		單通道和雙通道
產品特點 / 橫接安全的		是
安全完整性等級 (SIL)
按照IEC 61508		SIL3
適用于延時脫扣電路 / 按照 IEC 61508		SIL2
SIL極限讀數 (對于一個局部系統) / 按照EN 62061		3
績效水平(PL)
按照 ISO 13849-1		e
適用于延時脫扣電路 / 按照 ISO 13849-1		d
類別 / 按照EN 954-1		4
類別 / 按照ISO 13849-1		4
硬件故障公差 / 按照 IEC 61508		1
安全設備類型 / 按照 IEC 61508-2		類型 A
每小時發生引起危險的停機故障概率(PFHD) / 對于高要求比率 / 按照EN 62061	1/h	0.27E-8
停機故障的平均概率對于請求(PFDavg) / 對于低要求比率 / 按照IEC 61508	1/y	0.24E-5
T1值 / 用于檢測試驗(Proof-Test)間隔時間或使用時間 / 按照 IEC 61508	a	20
輸出端數目 / 作為附帶觸點的控制元件
作為常閉觸點 / 用于報警功能 / 無延遲轉換的		1
作為常開觸點 / 安全保險的 / 無延遲轉換的		2
作為常開觸點 / 安全保險的 / 延遲轉換的		2
輸出點數目 / 作為無觸點的半導體控制元件
故障安全的
立即轉換的		0
無延遲轉換的		0
用于報警功能
延遲轉換的		0
無延遲轉換的		0
停止類別 / 按照DIN EN 60204-1		0 + 1

綜合技術細節：
輸入端的結構形式
串聯輸入端		否
反饋輸入		是
起動輸入		是
電氣連接結構形式 / 插座		是
開關頻率 / 最大的	1/h	1,000
通斷能力電流
繼電器輸出端的常開觸點
當DC-13時
在24 V時	A	5
當115 V時	A	0.2
當230 V時	A	0.1
AC-15 時
當115 V時	A	5
在230 V時	A	5
繼電器輸出端的常閉觸點
當DC-13時
當24 V時	A	5
當115 V時	A	0.2
當230 V時	A	0.1
AC-15 時
當115 V時	A	5
當230 V時	A	5
熱電流 / 附帶觸點的控制元件的 / 最大	A	5
電子式使用壽命（轉換周期） / 典型的		100,000
機械式使用壽命（轉換周期） / 典型的		10,000,000
熔斷器熔絲的結構形式 / 用于繼電器輸出端常開觸點的短路保護 / 必要的		gL/gG: 6 A或靈敏的: 10 A
直流電阻 / 導線的 / 最大	Ω	30
導線長度 / 在傳感器和評值電子裝置之間的 / 當Cu 1,5 mm²且150 nF/km / 最大	m	1,000
接通時間 / 當自動起動時 / 在電網停電之后
典型的	ms	8,000
最大	ms	8,000
接通時間 / 受被監控的起動時
最大	ms	80
返回延遲時間 / 在電網停電時
最大	ms	100
可調節的返回滯后時間
在切斷安全回路之后	s	0.5…30
重啟待機時間 / 在網電停電之后 / 典型的	ms	200
脈沖持續時間
傳感器輸入端的 / 最小	ms	25
接通按鍵輸入端的 / 最小	s	0.025

控制電路：
電壓類型 / 控制饋電電壓的		DC
控制饋電電壓 / 1 / 在DC時 / 測定值	V	24
工作區要素控制饋電電壓測定值 / 電磁線圈的
在50 Hz時
在AC時		0.85…1.1
在60 Hz時
在AC時		0.85…1.1
在DC時		0.85…1.1


裝入/固定/外廓尺寸
裝入位置		任意的
固定類型		螺栓和扣接固定
寬度	mm	44.8
高度	mm	138.5
深度	mm	120

連接：
電氣連接的結構形式		螺栓連接
可連接的導線截面類型
單芯線的		1x (0.5 ... 4 mm²), 2x (0.5 ... 2.5 mm²)
細芯線的
帶有電纜末端加工		1x (0.5 ... 2.5 mm²), 2x (0.5 ... 1.5 mm²)
可連接的導線截面類型 / 在AWG導線時
單芯線的		2x (20 ... 14)
多股線的		2x (20 ... 14)

產品功能：
產品功能
光電柵欄的監視		否
停機監視		否
保護門監視		否
自動起動		否
常閉觸點–常開觸點電磁開關監控		否
轉數監視		否
激光掃描監視		否
被監控的起動		是
光柵監視		否
磁開關監控常閉觸點-常閉觸點		否
急停功能		是
腳踏墊監視		是
聯合作用的適宜性 / 沖壓控制		否
應用的適宜性
監控浮動式傳感器		是
監控無浮動式傳感器		否
安全		是
行程開關監控		是
急停電路監控		是
閥門監控		否
觸覺傳感器監視		否
對磁性開關的監視		否
按照防故障安全性的電流回路		是

正樹/批準：
資格證明		UL, CSA, EN 60204-1, EN ISO 12100, EN 954-1, IEC 61508
TÜV許可證		是
UL許可證		是
BG BIA許可證		是
